Cinco anos depois da construção da antena Loop Magnética para levar para o campo, de uns quantos testes (porque, aqui, experimenta-se, eh eh) e com a chegada do "menino" mais novo (o YAESU FT-818ND) senti necessidade de uma antena para as minhas principais bandas de DX em QRP (80M, 60M, 40M, 20M e 17M).
Como sabem, não uso sintonizadores de antena, trabalho com antenas ressonantes porque, principalmente, quando se trabalha com pequenas potências (QRP) todos os DB's contam e a inserção do sintonizador, ou outros, resulta em perdas na emissão.
Como o meu sistema de tracção já não aguenta certos pisos (só posso andar "por bons caminhos"!) o volume ou o peso não são determinantes, vai na viatura. Importante, sim, é a rapidez a pôr a funcionar à beira de qualquer caminho.
Material
Então, a nova MAGLOOP, consta de:
275cm de cabo coaxial Heliax (aro grande);
56cm do mesmo cabo (aro pequeno);
1 PL de chassis;
15cm de tubo ou cantoneira em plástico;
2 pontas de fio 10cm cada e
1 condensador-variável (CV) de 350uF
e, o mais importante, "vontade" de meter as mãos na massa!
Aviso, desde já, para aqueles que não têm aquela habilidade a que chamam "tempo", que a dita está à venda, p.ex. na Wimo, por 545€+portes. Mas, não é a mesma coisa! Claro que não, esta é FMF (Fake Mas Funciona!) e o custo fica por duas ou três dezenas de Euros ou menos. Espreitem a vossa sucata.
Construção
Em cada um dos lados do cabo de 275cm retire 1cm do plástico exterior. Com o ferro de soldar retire 0,5cm do dielétrico e dobre o condutor exterior até tocar o núcleo e estanhe. Solde as pontas de fio de 10cm.
Faça um aro com os 275cm.
Prenda as pontas com um tubo plástico (eu usei tubo verde de gás) ou cantoneira em plástico ou acrílico onde, préviamente faz dois furos para passar as pontas de fio que hão-de ligar ao condensador-variável.
Melhor que a descrição é a imagem.
Outra opção é cantoneira em plástico ou acrilico... ou outra.
Molde o aro com a peça de 56cm, descarne o cabo e deixe as pontas (vivo e malha) separadas. Faça as ligações (crave ou solde terminais) à ficha, como indicado.
Condensador-variável (CV)
Para conseguir um bom desempenho é determinante o valor do CV. Neste projeto utilizei, propositadamente 350uF para as bandas desejadas (17m aos 80m). Lembre-se de que quantos mais bandas pretender usar
maior o compromisso com quebras de eficiência. Há ofertas dos 10 aos 160m... mas eu não quero!
Tente arranjar um desmultiplicador para o condensador. A afinação é
muito fina.
A largura de banda utilizável é de cerca de 5khz o que, longe de ser um inconveniente, constitui uma grande vantagem pela rejeição comunicações em frequências adjacentes (fácilmente passa de S9 a S0).
Montagem
Simplesmente numa vara/tubo de 2m/2,5m de altura (tem de chegar ao condensador para ajustar/a não ser que monte um motor de passo para o controlar à distância).
Eu usei 3 lanços mais largos de uma cana de fibra de vidro que me permite encolher para transporte e passar o cabo por dentro.

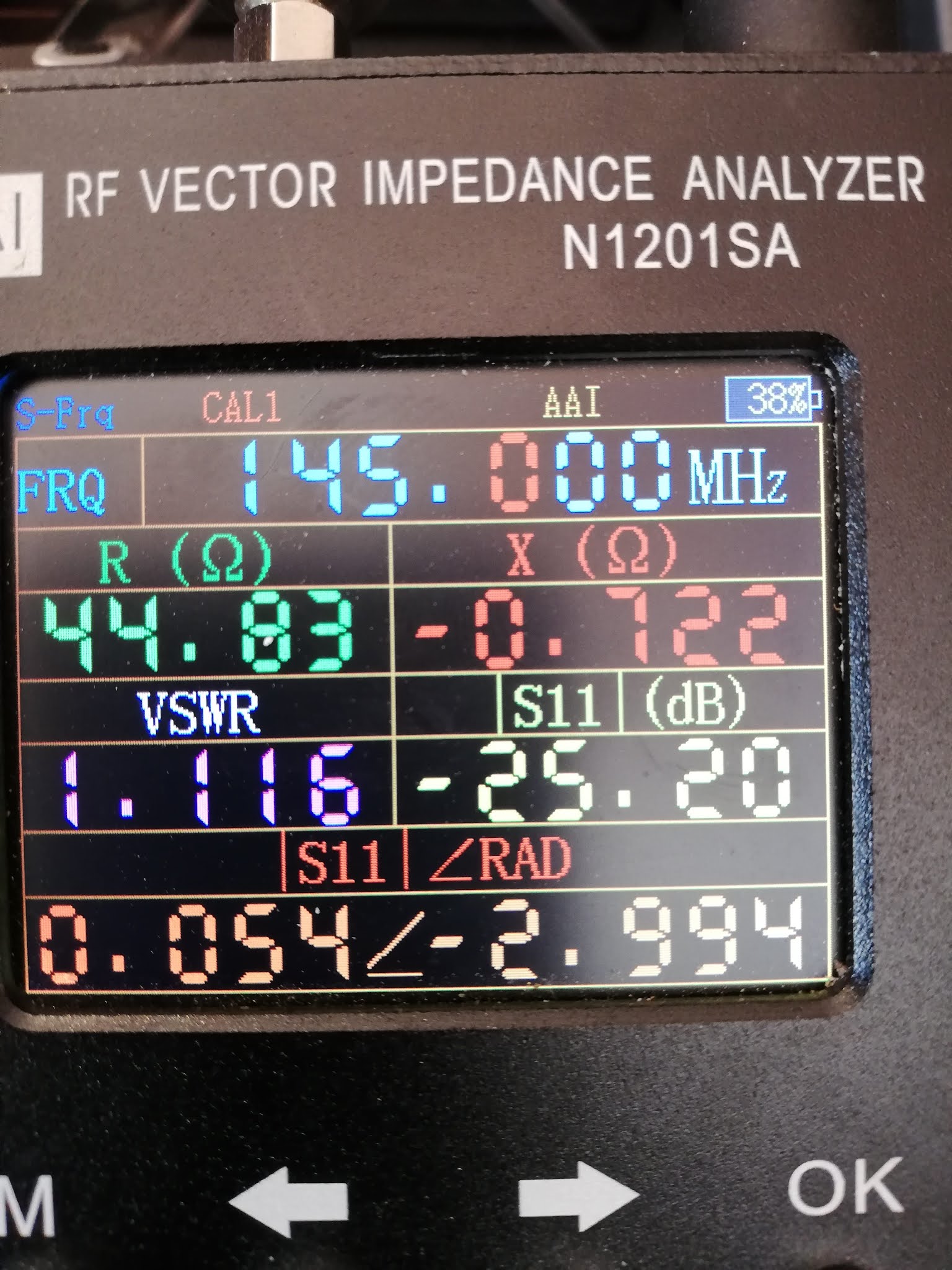

Resultados do teste:
O ajuste inicial é feito pela distância entre o aro pequeno e o grande.
Fixe os aros com serrilha.
O condensador-variável poderá ser arrumado em caixa de montagem plástico.
Ontem foi dia de testes de receção:
Para quem quiser saber mais, sobre a Loop Magnética há muita literatura na Internet (uns que estudaram e partilham conhecimentos e outros... a mandar bitaites...).
Se quiser saber mais, recomendo este artigo de 113 páginas, sobre o assunto, escrito pelo colega Frank Dorenberg-N4SPP <
https://www.nonstopsystems.com/radio/frank_radio_antenna_magloop.htm>
Relembramos que esta antena, em emissão, gera tensões elevadas pelo que não deve ser tocada.
E boas comunicações!
