Parâmetros de Afinação de Antenas

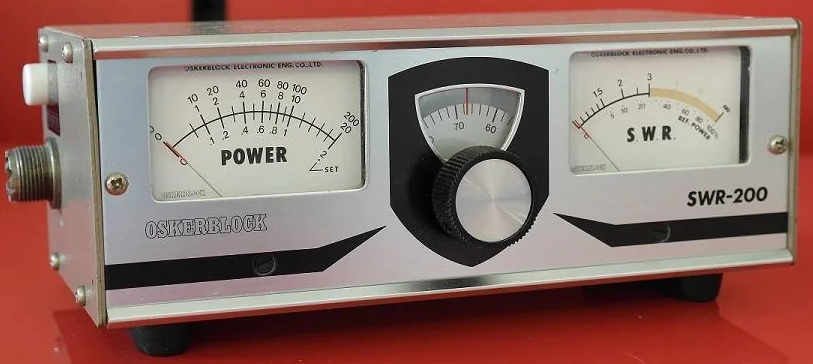

 Vai para 50 anos, iniciei os meus passos no radioamadorismo e, o meu primeiro emissor (um SOMMERKAMP FT DX505 com 2 válvulas 6KD6 e 560W p.e.p. que, ainda hoje, equipa a minha estação ... e funciona, claro, mais pianinho!) não ia para o ar sem ter acoplado este medidor que adquiri quase simultâneamente



que me permitia sintonizar o emissor (sintonia manual, não havia outra... PRESELE+CARRIER+PLATE+LOADING, PLATE) e, depois, medidor:

- emissor no ar, rodar para a máxima potência (à esquerda) com o mínimo de SWR (no mostrador da direita) até fazer "dip"*

 * O “dip” é a queda súbita na amplitude do sinal de um oscilador quando sua frequência coincide com a ressonância de um circuito próximo — é o ponto de mínima energia refletida, indicando acoplamento máximo.

 Ou, dito de outra forma, usando o medidor é

 o momento em que reduzindo o SWR o ponteiro do POWER pára de subir e cai repentinamente.

Encontrado o ponto de mínima energia refletida e  acoplamento máximo, rodando ligeiramente o DIAL encontrávamos a frequência exata de ressonância.

 Esta, era a forma de me assegurar que o sistema (conjunto emissor+cabo+antena) estava ressonante à frequência e não ia sobrecarregar o andar-final e queimar o emissor.

Tive tempo, durante 2 anos de categoria E ( os 2 anos de espera não são de agora... ) e serviam para aprender e pôr a estação em ordem que, quem lá ia medir e autorizar, ou não, que a estação pudesse emitir era a DST, hoje, Anacom.  Iam lá!

E, depois do envio do requerimento (meia-folha de papel azul por carta), que teve de ir a despacho, autorizada a fiscalização, esperar que a DST agendasse a visita, avisasse o requerente do dia e hora e lá se deslocasse...(em resumo 2 a 3 meses). Quando me disseram que estava “tudo em ordem” perguntei: - Posso emitir? – Não, tem de esperar que chegue a licença por correio.

Mais uma ou duas semanas, sem poder emitir...

 Vem isto a propósito de umas fotos que o Google me mostrou hoje com o rótulo de “Há 8 anos...”

 Felizmente, hoje, temos instrumentos (muito) mais evoluídos que nos permitem aferir com mais rigor os nossos sistemas de emissão.

Como poderão verificar, no exemplo abaixo, o equipamento mede o R e o X e determina a frequência com menor ROE, independentemente dos valores que registará, diretamente, se a frequência fôr alterada.

E, não esqueça que, os sintonizadores de antena ou Antenna Tuner, hoje tão vulgarizados, construídos por nós, comprados ou incluídos no emissor, não fazem "milagres" e, o que fizeram é, normalmente, à custa da redução de potência emitida até atingirem os valores pedidos.

E quem disser o contrário, andou a faltar às aulas...

 Uma delas:

Deixo aqui (para quem não sabe ou já esqueceu!) algumas breves definições sobre os valores medidos, numa das minhas antenas (dipolo rígido de 20M, o ”canhãozinho”) e assinalados a vermelho:

1 valor de ROE/SWR mínimo na frequência indicada;

- Interpretação: Quase perfeita. Uma ROE de 1.05 indica que praticamente toda a potência está a ser irradiada pela antena, com perdas mínimas por reflexão.

2  - R (Resistência): Muito próximo dos 50 Ω padrão — ótimo para acoplamento com o transmissor.

 3 soma vetorial da resistência e da reatância

- Z (Impedância total): Coincide com R, já que X ≈ 0 — sinal claro de ressonância.

 4 reatância da antena

- X (Reatância): Praticamente nula (0.13 Ω), o que indica que a antena está em ressonância na frequência medida.

 5 perdas de retorno ao emissor

- Definição: Mede, em decibéis (dB), a quantidade de energia refletida de volta para o transmissor.



Conclusão: Esta afinação em 14.285 MHz está praticamente ideal:

• A antena está em ressonância.
• A impedância está bem ajustada ao sistema de transmissão.
• As perdas por reflexão são desprezáveis

• O sistema está seguro para operação contínua sem risco para o transmissor.



 Para quem tiver interesse e paciência, aqui fica a

Definições dos Parâmetros de Afinação de Antenas

ROE – Relação de Ondas Estacionárias (SWR)

• Definição: Mede a eficiência do acoplamento entre o transmissor e a antena, comparando a onda enviada com a onda refletida.
• Valor ideal: ROE = 1.0 (sem reflexão); valores até 1.5 são considerados bons.
• Importância: ROE elevada indica perdas por reflexão e risco para o equipamento.

R – Resistência

• Definição: Parte real da impedância da antena; representa a energia dissipada ou irradiada.
• Valor típico: Idealmente próximo de 50 Ohms (Ω) para sistemas padrão.
• Importância: R muito baixo ou muito alto indica má adaptação e menor eficiência.

X – Reatância

• Definição: Parte imaginária da impedância; representa o efeito indutivo ou capacitivo da antena.
• Valor ideal: X = 0 Ohms (Ω)→ ressonância perfeita.
• Importância: X positiva → indutiva; X negativa → capacitiva. A afinação visa anulá-la.

Z – Impedância Complexa

• Definição: Soma vetorial de resistência e reatância.
• Importância: Para máxima transferência de potência, Z da antena deve igualar Z do transmissor (geralmente 50 Ω).

RL – Return Loss (Perda de Retorno)

• Definição: Mede, em decibéis (dB), a quantidade de energia refletida de volta para o transmissor.
• Valor ideal: RL > 20 dB → excelente acoplamento.
• Importância: Quanto maior o RL, menor a energia refletida e maior a eficiência.

Impedância

• Definição: Oposição total à corrente alternada, combinando resistência (R) e reatância (X).
• Importância: A impedância correta, expressa em Ohms (Ω) garante que a energia do transmissor seja entregue eficientemente à antena, sem perdas por reflexão.
