Na verdade é uma Loop montada na vertical mas, com outro elemento igual (apenas de dimensões 5% maiores) passa a chamar-se Quadra-Cúbica!
As dimensões/cálculo é igual 306,324/freq.
Uma Quadra-Cúbica é, então, uma antena Loop com dois ou mais elementos.
Sendo uma antena de onda completa, é bidirecional e tem um ganho razoável, muito apreciada por radioamadores de todo o mundo e, por tal, apelidada de "rainha das antenas".
Apresentada que está, vamos ao trabalho do fim-de-semana: construir uma Loop, que trabalhe dos 10 aos 20 metros à qual, no futuro, poderá ser adicionado um elemento reflector, (passando a chamar-se Quadra Cúbica) como sempre, por um preço acessível.
Precisamos, então de:
- 4 braços de quatro metros cada. Fomos à Decathlon e comprámos 4 canas de fibra de vidro de 6 metros, por 13€ cada;
- 22 metros de fio. Decapámos fio electrico de 1,5mm;

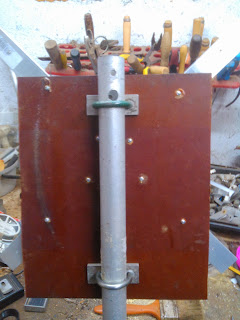

- 1 base para suporte da cruzeta, minimamente resistente (acrílico, aluminio ou outro);
- 1m de cantoneira de aluminio;
- 1 balun/transformador de impedância com a relação de 4:1 (mais à frente, explicaremos porquê um balun e os pormenores da sua construção).
Valorizamos:
- o baixo custo dos materiais;
- a simplicidade da construção;
- a leveza;
- a reduzida exposição aos ventos e
- a resistência da construção.
Fomos às compras e gastámos (nas canas, fio, cantoneira e toroide) cerca de 60 Euros!
Melhor que qualquer descrição, fotografámos a construção em pormenor.
Cálculos para 14,100 MHz:
- comprimento total do fio: 21,72m (usámos 22m para afinação e terminais);
- cada lado usa 5,43m;
- fixámos a argola (por onde passa o fio) a 3,84m;
- altura, do centro ao lado, 2,85m.
- a separação entre os terminais, onde liga o transformador, não é crítica.
Cana: os dois últimos lanços (mais finos) das canas foram eliminados devido à baixa resistência (ficámos com os 4m). Depois de esticada a cana passámos uma fita/cola na união dos elementos/tramos a fim de evitar que recuem com a tensão do fio.
Construção (sequência); depois de colocada a cantoneira e o mastro, amarrámos as canas, esticámos e fixámos os tramos, fixámos as argolas e passámos o fio procedendo, de seguida, ao seu ajuste/tensão e amarração. Certifique-se que os lados ficam iguais e passe uma cinta nos cantos para que não se desloquem e deformem a antena.
Balun/transformador de impedância: construimos um balun de 4:1, calculado para os 14,100 (frequência mais baixa da banda mais baixa).
Gastámos 5 Euros num toroide 140-43 e numa PL de painel. Enrolámos 13 voltas de cabo duplo, ajustámos com a ajuda do MFJ269 e obtivémos menos de 1.1.5 nos 6m, 10m, 12m, 15m, 17m e 20m. Este balun suporta, perfeitamente, até 200Watts PEP com uma ROE<1 .1.5.="" p="">
1>
Se pretende usar maiores potências terá de optar por uma construção compatível.
Procure na Web (não copie, pode dar mau resultado; faça as contas e compare) e/ou informe-se com quem sabe.
Tem aqui http://digoreis.net/temp/Apostilas/toroidais.pdf uma parte importante do que precisa saber.
Instalação: devidos às características da antena a altura não é crítica desde que relativamente afastada de obstáculos.
Aconselha-se a medição e afinação da antena com o cabo que vai usar (as caracteristicas do cabo têm influência) e com a ligação à terra estabelecida.
E aqui está.
