Projetos:

Construir uma Quadra Cúbica, 2 elem, para os 50MHz, 6 metros por menos de €20

Também gostava de ter uma Quadra Cúbica para os 50MHz? Pudera, a chamada "Rainha das Antenas"! Mas é cara, 400/500 Euros é muito dinheiro...
Então FAÇA, você não é RADIOAMADOR?!?
Não sabe?!? Há, na Web, milhares de artigos a ensinar a construir uma Quadra Cúbica.
Vou dizer-lhe como fazê-la por €20,00 com balun incluido!
Precisa de um berbequim, uma broca de 5mm, uma broca de 1,5mm e uma serra de ferro.
Precisa de:
- 2 placas 25x25cm de acrílico ou outro material duro de 0,4/0,5cm;
- 2 pés de mesa em tubo (vende-se no Leroy/Aki);
- 10 parafusos 5 mm com anilha e porca;
- 8 parafusos de madeira 10mm de comprimento;
- 12,8 mts de fio de cobre/arame cobreado de 1mm (pode usar fio de instalação elétrica, retire-lhe a capa);
- 2 metros de tubo de aço inox de 14mm (usado em canalizações externas de WC) e
- 8 varas de fibra de vidro, de 1 metrox12mm de espessura,  que comprei na Agrovisul por €2,25+portes cada vara de 2 metros (enviam por correio expresso, a cobrar, no dia seguinte)

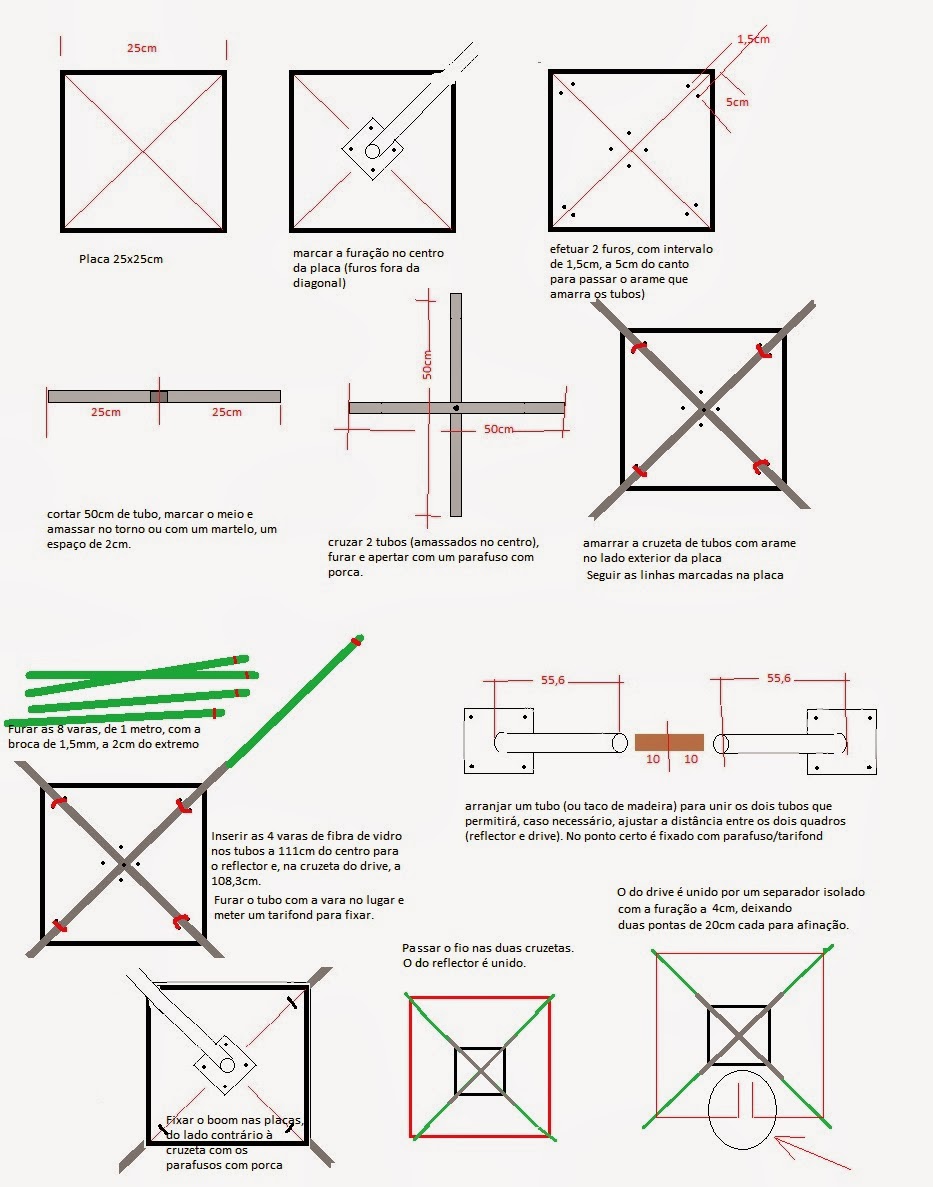

Agora, mãos à obra:



Agora, o balun de 4.1.
Vamos construir um balun de tensão de 4.1 para transformar a impedância de 200 para 50 Ohmios. Precisa de:
- 1 ferrite ou toroide;
- 1m de fio de coluna (par);
- 1 PL de chassis/painel.
Construir um balun não precisa mais do que um determinado número de voltas de fio na ferrite ou toroide, dependendo das caraterísticas fornecidas pelo fabricante.
Para quem não tem conhecimento ou experiência torna-se complicado determinar quantas voltas ou a secção do fio, confirmar a saída de 50 Ohm em função de uma carga de 200 Ohm na ligação da antena e o tipo de toroide indicado para a potência que pretende utilizar. Para isso peça ajuda a um colega, conhecedor do assunto. Não pergunte a um comerciante/radioamador, por razões óbvias...hi hi!
Só para ter uma ideia um toroide T130-2, que poderá utilizar com uma potência de 150W, custa-lhe menos de €4, entregue em casa. Acrescente a ficha PL e um bocado de fio... e saberá quanto lhe custa!

E, aqui está, por menos de 20 Euros, uma quadra cúbica para os 50MHz-6 metros (a funcionar no meu mastro telescópico), testada, com um ganho considerável em relação ao dipolo e, até, à Moxon e com um rejeição F/C de 10:1.
em fase final de montagem
No ar!
Bom trabalho (e lá o espero na Banda Mágica!)
