BalUn 6:1 para antena OCFD

A antena OCFD (Off-Center Fed Dipole) também conhecida comercialmente por Windom, Fritzel, Carolina, Buxcomm, BuckMaster, D...8010, CL-OCFD, ... é tudo o mesmo: dipolo alimentado fora do centro (OCF – OFF CENTER FED) por isso preferi chamar-lhe, em português: antena alimentada a um terço
Sobre esta antena, desde 1929, já muita gente (de valor!) escreveu.
Buck Rogers, K4ABT, radioamador desde 1940, é da mesma opinião que a antena dipolo OCF “ É a melhor do mundo!”.

Diz a história que a antena/dipolo OCF é, talvez, uma das mais estudadas/experimentadas em todo o mundo, a avaliar pelos escritos que existem a seu respeito.
Alguns colegas me têm referido que, na Web, encontram muitos estudos sobre BalUn de 64:1, 9:1, 4:1 ou de 1:1 mas, de 6:1, pouco ou nada.
Numa busca breve, confirmei uma ou duas referências à construção de transformadores de 6:1 mas cujos projetos o meu medidor "rejeitou".
Optei por pegar na calculadora, fazer contas, construir, testar e ajustar.
Assim, aqui deixo as indicações ara construção do BalUn 6:1, para 200Watt (à vontade) devidamente testado e afinado/equilibrado para trabalhar de 1MHz a 30MHz, sem necessidade de qualquer sintonizador, com valores de SWR abaixo de 1.1.5 à exceção dos 10M (mesmo com 1.1.7 a perda é de cerca de 6% da potência irradiada).
Aqui fica o esquema:
Material:
1 toroide ferrite FT140-43 e
2 pedaços de fio de cobre 1,5mm encapado (60cm e 70cm do vulgar fio de instalação elétrica)
e os adereços normais (caixa, SO239 e ligadores do dipolo)
Custo: <€10
e a foto:

Se acertar com a impedância, de 300 Ohm, no dipolo é só ligar o BalUn e,,, está ótima!

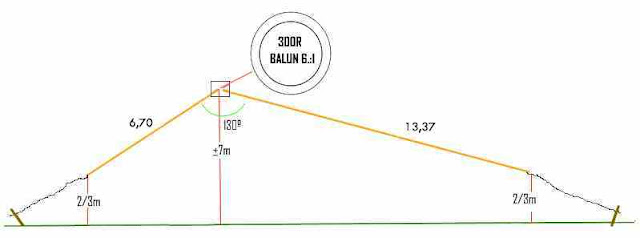

Se não, vai ter que variar o ponto de ataque (onde se liga o BalUn aos braços do dipolo), diminuindo ou aumentando o braço pequeno e, por consequência e inversamente, aumentando ou diminuindo o braço maior “desviamos” (embora sem linearidade proporcional) as frequências de ressonância.

Sabemos que o ponto de ataque, a secção e natureza do fio, o cabo de alimentação, a altura, o ângulo entre os braços do dipolo e as condições da instalação fazem variar a impedância e a frequência das harmónicas.
Por isso eu digo que “... os resultados serão sempre diferentes de um para outro colega” .


É isto (construção e experimentação) que dá muito gozo ao radioamador, hi, hi!

Mãos à obra!
NB: Insertion Lost aproximada: 0,03dB
